Yongte Extruder इलेक्ट्रिकल कंट्रोल कॅबिनेटने गुणवत्ता आणि डिझाइन ऑप्टिमाइझ केले

Yongte Extruder इलेक्ट्रिकल कंट्रोल कॅबिनेट: फायदे आणि मुख्य वैशिष्ट्ये

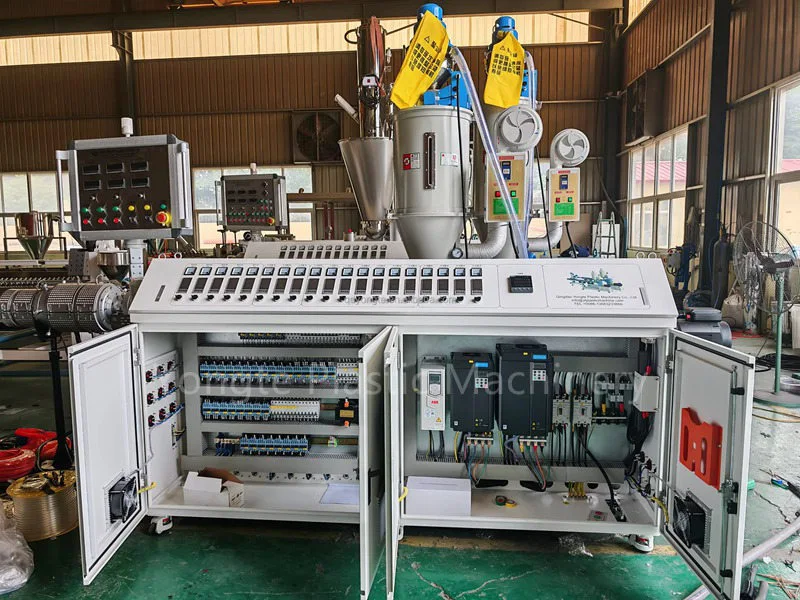

एकूण रचना आणि मांडणी

प्लॅस्टिक एक्सट्रूडर्ससाठी योंगटे इलेक्ट्रिकल कंट्रोल कॅबिनेट ही एक औद्योगिक-श्रेणी नियंत्रण प्रणाली आहे जी विशेषतः योंगटे प्लास्टिक एक्सट्रूजन लाइनसाठी डिझाइन केलेली आहे. हे वीज वितरण, लॉजिक कंट्रोल, सिग्नल ट्रान्समिशन आणि संपूर्ण एक्सट्रूजन सिस्टमसाठी सुरक्षा संरक्षण प्रदान करते.

लेआउट डिझाइन हायलाइट्स

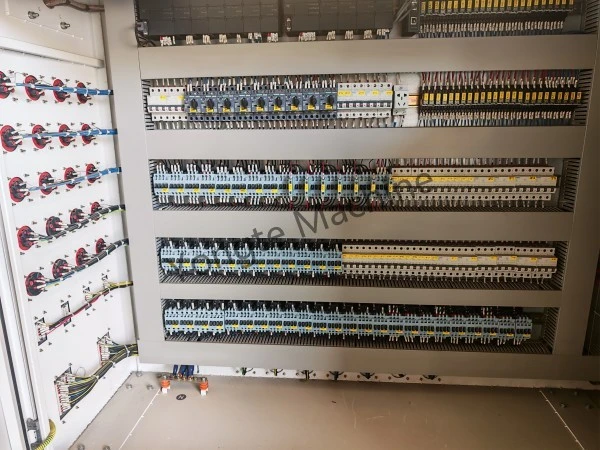

- स्तरित मॉड्युलर लेआउट: कॅबिनेटमध्ये मल्टी-लेयर क्षैतिज झोनिंग डिझाइनची वैशिष्ट्ये आहेत, खालीलप्रमाणे वरपासून खालपर्यंत व्यवस्था केली आहे:

- शीर्ष स्तर: पीएलसी आणि नियंत्रण मॉड्यूल; टर्मिनल ब्लॉक्स (सिग्नल वायरिंग क्षेत्र)

- मधला स्तर: मुख्य सर्किट ब्रेकर, शाखा एअर स्विचेस, संपर्ककर्ता/रिले गट

- लोअर लेयर: उच्च-घनता इंटरमीडिएट रिले; टर्मिनल ब्लॉक्स (I/O सिग्नल क्षेत्र)

- डावी बाजू: केबल इनलेट/आउटलेट टर्मिनल्स; ग्राउंडिंग आणि इक्विपोटेंशियल बाँडिंग टर्मिनल्स

- क्लिअर झोनिंग आणि पॉवर आणि कंट्रोल सर्किट्सचे शारीरिक पृथक्करण: इलेक्ट्रोमॅग्नेटिक हस्तक्षेप दूर करण्यासाठी आणि देखभाल सुलभ करण्यासाठी उच्च-वर्तमान उर्जा घटक (उदा. मुख्य ब्रेकर्स, कॉन्टॅक्टर्स) कमी-व्होल्टेज नियंत्रण घटकांपासून (उदा. रिले, सिग्नल टर्मिनल ब्लॉक्स) भौतिकरित्या वेगळे केले जातात.

- मानकीकृत वायरिंग आणि प्रीमियम कारागिरी: सर्व केबल्स कलर-कोडेड आहेत (प्रति औद्योगिक मानकांनुसार—लाल (L1), निळा (L2), पिवळा (L3), काळा (तटस्थ), आणि हिरवा/पिवळा (ग्राउंड)—पॉवर आणि कंट्रोल सर्किट्ससाठी. टर्मिनल ब्लॉक्स एकसमान क्रमांकित आहेत, आणि इंडस्ट्रियल री-इलेक्ट्रिक रिंग री-इलेक्ट्रिक रिंग री मीटिंग आहेत. प्रतिष्ठापन

1. मुख्य फायदे आणि तांत्रिक वैशिष्ट्ये

उच्च विश्वसनीयता आणि सुरक्षितता

- सर्वसमावेशक संरक्षण प्रणाली:

मल्टी-स्टेज एअर स्विचेस आणि सर्किट ब्रेकर्स मुख्य वीज पुरवठा आणि वैयक्तिक शाखा भार या दोन्हीसाठी समन्वित ओव्हरलोड, शॉर्ट-सर्किट आणि अवशिष्ट-करंट (गळती) संरक्षण प्रदान करतात-कॅस्केडिंग अपयश टाळतात आणि सिस्टम-व्यापी ऑपरेशनल सातत्य सुनिश्चित करतात.

उच्च-व्होल्टेज चेतावणी लेबले कॅबिनेटच्या बाहेरील बाजूस चिकटलेली असतात आणि कॅबिनेट दरवाजामध्ये सुरक्षा इंटरलॉक समाविष्ट असतो जो उघडल्यावर आपोआप पॉवर कट करतो—जीबी/टी 5226.1 आणि इतर आंतरराष्ट्रीय औद्योगिक सुरक्षा मानकांशी पूर्णपणे सुसंगत.

कॅबिनेट बेसवर एक स्वतंत्र ग्राउंडिंग कॉपर बसबार स्थापित केला जातो, ज्यामुळे स्टॅटिक डिस्चार्ज आणि गळतीचे धोके कमी करण्यासाठी सर्व अंतर्गत उपकरणे संलग्नकांचे विश्वसनीय, कमी-प्रतिबाधा ग्राउंडिंग सुनिश्चित केले जाते.

- उच्च-विशिष्ट घटक निवड:

मुख्य घटक—सर्किट ब्रेकर्स, कॉन्टॅक्टर्स आणि रिलेसह—हे अग्रगण्य औद्योगिक-श्रेणी उत्पादकांकडून (उदा., सीमेन्स, श्नाइडर इलेक्ट्रिक, चिंट) मिळवले जातात, जे वारंवार स्टार्ट-स्टॉप सायकल आणि इलेक्ट्रोमॅग्नेटिक हस्तक्षेप अंतर्गत अपवादात्मक टिकाऊपणासाठी निवडले जातात, 24/7 एक्सट्रूडर ऑपरेशनला समर्थन देतात.

टर्मिनल ब्लॉक्स मजबूत, कंपन-प्रतिरोधक कनेक्शन सुनिश्चित करण्यासाठी उच्च-वर्तमान स्प्रिंग-क्लॅम्प किंवा स्क्रू-प्रकारचे डिझाइन वापरतात- लांब-चक्र, उच्च-लोड ऑपरेशन दरम्यान सैल होणे, आर्किंग किंवा थर्मल डिग्रेडेशनचे धोके कमी करणे.

मॉड्यूलरिटी आणि स्केलेबिलिटी

- मानकीकृत मॉड्यूलर डिझाइन:

पॉवर आणि कंट्रोल सर्किट दोन्ही मानकीकृत मॉड्यूलर आर्किटेक्चरचे अनुसरण करतात, विविध यॉन्गटे एक्सट्रूडर कॉन्फिगरेशनमध्ये जलद अनुकूलन सक्षम करते—ज्यामध्ये (सिंगल-स्क्रू, ट्विन-स्क्रू, आणि विविध मोटर पॉवर रेटिंग्स पसरवणारे मॉडेल—आणि भविष्यातील योजनांचे अखंड एकत्रीकरण, फी. प्रणाली, स्वयंचलित वर्कस्टेशन्स किंवा इनलाइन गुणवत्ता निरीक्षण).

- पुरेशी आरक्षित जागा:

कॅबिनेटमध्ये उदार राखीव टर्मिनल ब्लॉक पोझिशन्स आणि माउंटिंग स्पेस समाविष्ट आहे, ज्यामुळे ग्राहक-विशिष्ट आवश्यकता सामावून घेण्यासाठी I/O सिग्नल आणि पॉवर सर्किट्सचा लवचिक विस्तार होऊ शकतो—जसे की ग्रॅव्हिमेट्रिक मीटरिंग फीडर, रिअल-टाइम ऑनलाइन सेन्सर्स किंवा स्वयंचलित स्क्रीन चेंजर्स.

हस्तक्षेप विरोधी आणि ऑपरेशनल स्थिरता

- EMC-अनुरूप डिझाइन:

पॉवर आणि कंट्रोल वायरिंगमधील कठोर शारीरिक पृथक्करण, संवेदनशील सिग्नलसाठी ढाल केलेल्या केबल्सचा वापर आणि एक ऑप्टिमाइझ ग्राउंडिंग टोपोलॉजी उच्च-पॉवर उपकरणे (उदा., इन्व्हर्टर, मोटर्स) द्वारे व्युत्पन्न होणारे इलेक्ट्रोमॅग्नेटिक हस्तक्षेप प्रभावीपणे दाबून टाकते (उदा., इनव्हर्टर, मोटर्स), पी-फ्री आणि ऑपरेशन्सची खात्री करून, LC आणि ऑपरेशन्स सक्षम नाहीत. HMI दाखवतो.

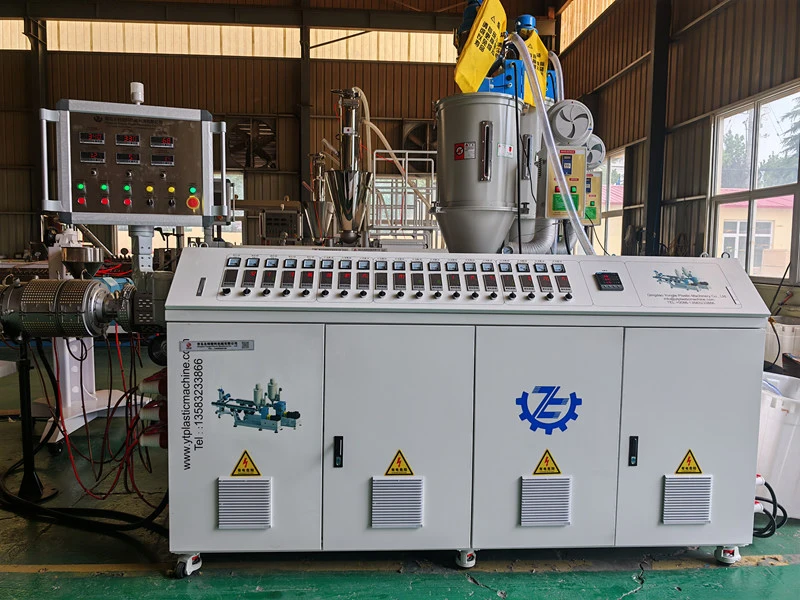

- थर्मल व्यवस्थापन आणि पर्यावरण अनुकूलता:

कॅबिनेट दरवाजे आणि बाजूच्या पॅनल्समध्ये एकत्रित केलेले वेंटिलेशन लूव्हर्स नैसर्गिक संवहन थंड होण्यास प्रोत्साहन देतात, अंतर्गत घटकांसाठी इष्टतम ऑपरेटिंग तापमान राखतात आणि थर्मल वृद्धत्व रोखतात.

धूळ-सीलबंद कॅबिनेट डिझाइन-गॅस्केट केलेले दरवाजे आणि सीलबंद केबल एंट्रीचे वैशिष्ट्य- धूळ, तेल धुके आणि यांत्रिक कंपन द्वारे वैशिष्ट्यीकृत कारखान्याच्या वातावरणात विश्वसनीय कामगिरी सुनिश्चित करते, ज्यामुळे घटक सेवा आयुष्य वाढवते.

ऑपरेशन आणि देखभाल सुलभता

- अंतर्ज्ञानी मानव-मशीन परस्परसंवाद:

कॅबिनेटच्या बाहेरील अंगभूत टचस्क्रीन ऑपरेटर पॅनेल ऑपरेटरच्या कार्यक्षमतेसाठी ऑप्टिमाइझ केलेल्या स्पष्ट, वापरकर्ता-अनुकूल इंटरफेससह बॅरल तापमान, स्क्रू गती, वितळणे दाब आणि आउटपुट दर यासह- गंभीर एक्सट्रूजन पॅरामीटर्सचे रिअल-टाइम मॉनिटरिंग आणि एक-टच समायोजन सक्षम करते.

- जलद देखभाल डिझाइन:

सर्व घटक आणि टर्मिनल ब्लॉक्स एकसमानपणे लेबल केलेले आहेत आणि अधिकृत इलेक्ट्रिकल स्कीमॅटिक्सला क्रॉस-रेफरन्स केलेले आहेत - जलद दोष निदान आणि निराकरण सक्षम करणे.

स्तरित भौतिक मांडणी तंत्रज्ञांना विस्तृत विघटन न करता दोषपूर्ण सर्किट्स वेगळे आणि प्रवेश करण्यास अनुमती देते, ज्यामुळे अनियोजित डाउनटाइम लक्षणीयरीत्या कमी होतो.

समर्पित डाव्या बाजूचा केबल इनलेट झोन सुरक्षित केबल अँकरिंगसाठी स्वतंत्र, ताण-मुक्त टर्मिनल्स वापरतो - भविष्यातील पुनर्रचना किंवा फील्ड सुधारणा सुव्यवस्थित करणे.

एक्सट्रूडर-विशिष्ट सानुकूलन

- अचूक पॉवर मॅचिंग:

पॉवर सर्किट्स अचूक मोटर पॉवर, हीटिंग लोड आणि यॉन्गटे एक्सट्रूडर्सच्या सहाय्यक ड्राइव्ह आवश्यकतांशी जुळण्यासाठी इंजिनीयर केले जातात—हीटर, मुख्य आणि सहायक मोटर्स, पाण्याचे पंप आणि इतर गंभीर भारांना स्थिर, चढ-उतार नसलेल्या पुरवठ्याची हमी — ओव्हरलोड, अंडरव्होल्टेज किंवा फेज असंतुलनाचे धोके दूर करतात.

- ऑप्टिमाइझ्ड कंट्रोल लॉजिक:

प्रीलोडेड एक्सट्रूडर-विशिष्ट नियंत्रण अल्गोरिदम सेगमेंटेड बॅरल तापमान प्रोफाइलिंग, क्लोज-लूप स्क्रू स्पीड रेग्युलेशन, सिंक्रोनाइझ फीडिंग कंट्रोल आणि इंटेलिजेंट फॉल्ट स्व-निदान-विविध थर्मोप्लास्टिक ऍप्लिकेशन्सच्या अनन्य प्रक्रियेच्या मागणीनुसार तयार केलेले, व्हीसी री-सायकल, व्हीपीई, एक्स ट्रू सायकल, व्हीपीसी आणि पीईटीसह समर्थन करतात.

- रिडंडंसी डिझाइन:

क्रिटिकल सर्किट्स-ज्यामध्ये मुख्य ड्राइव्ह मोटर आणि वैयक्तिक हीटिंग झोनसाठी समाविष्ट आहेत-अंतिम भारातील चढ-उतार शोषून घेण्यासाठी आणि सतत, अखंड उत्पादन टिकवून ठेवण्यासाठी अंगभूत क्षमतेचे हेडरूम समाविष्ट करतात—अगदी वेरिएबल ऑपरेटिंग परिस्थितीतही.

2. पूर्ण एक्सट्रूडर सिस्टमसह सिनर्जी फायदे

- एकात्मिक प्रणाली एकत्रीकरण:

कॅबिनेट पूर्णपणे प्री-वायर केलेले आहे आणि एक्सट्रूडर मुख्य युनिटच्या संयोगाने फॅक्टरी-चाचणी केलेले आहे. सर्व अंतर्गत केबलिंग आणि फंक्शनल कमिशनिंग डिलिव्हरीपूर्वी पूर्ण केले जाते-तत्काळ उत्पादन तयारीसाठी मुख्य वीज पुरवठ्याचे केवळ साइटवर कनेक्शन आवश्यक आहे, ज्यामुळे फील्ड इंस्टॉलेशन वेळ आणि जटिलता कमी होते.

- गतिशीलता आणि पर्यावरण संरक्षण:

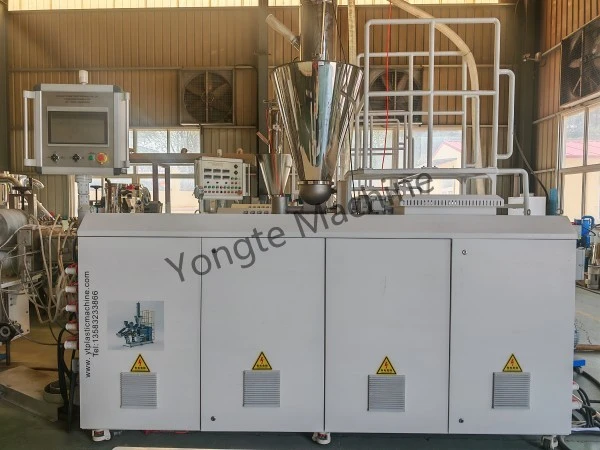

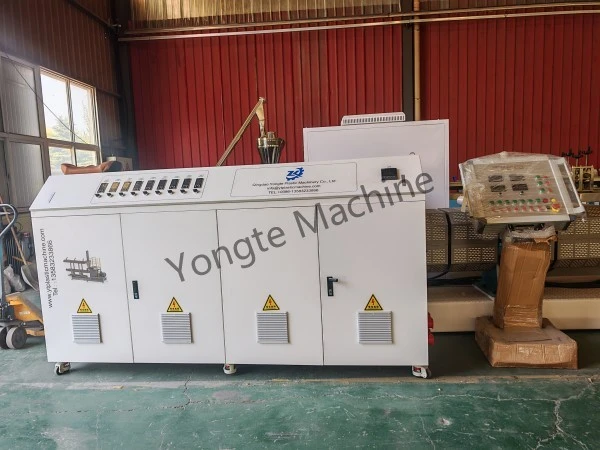

कॅबिनेट बेसवर बसवलेले हेवी-ड्यूटी कॅस्टर कार्यशाळेत गुळगुळीत, टूल-फ्री रिलोकेशन सक्षम करतात. कॅबिनेट एन्क्लोजरमध्ये गंज-प्रतिरोधक, तेल-प्रूफ पावडर-लेपित शीट मेटलचा वापर केला जातो—औद्योगिक उत्पादन वातावरणात दीर्घकालीन टिकाऊपणासाठी अभियंता.

- ब्रँडिंग आणि नियामक अनुपालन:

कॅबिनेट ठळकपणे Yongte ब्रँड लोगो आणि अधिकृत संपर्क माहिती प्रदर्शित करते. विदेशी ग्राहकांसाठी जागतिक नियामक आणि अनुपालन आवश्यकता पूर्ण करण्यासाठी ते मुख्य निर्यात प्रमाणन मानकांचे पूर्णतः पालन करते—ज्यात CE आणि UL यांचा समावेश आहे.

सारांश

Yongte extruder इलेक्ट्रिकल कंट्रोल कॅबिनेट ही औद्योगिक दर्जाची, अत्यंत विश्वासार्ह आणि ऍप्लिकेशन-ऑप्टिमाइझ केलेली विद्युत नियंत्रण प्रणाली आहे. त्याच्या मुख्य फायद्यांमध्ये हे समाविष्ट आहे:

✅ सुरक्षित आणि विश्वासार्ह: बहु-स्तरीय संरक्षणात्मक वास्तुकला, प्रीमियम औद्योगिक घटक आणि 24/7 ऑपरेशनल तयारी

✅ तर्कसंगत मांडणी: मॉड्यूलर, स्तरित भौतिक संघटना; पॉवर आणि कंट्रोल सर्किट्सचे कडक पृथक्करण; प्रभावी EMI कमी करणे; सरलीकृत देखभाल प्रवेश

✅ उच्च स्केलेबिलिटी: I/O विस्तार आणि पॉवर अपग्रेडसाठी उदार राखीव जागा-उत्पादन लाइन गरजा आणि सानुकूल एकत्रीकरणास समर्थन

✅ प्रीमियम कारागिरी: प्रमाणित, रंग-कोडेड वायरिंग; एकसमान लेबलिंग; आंतरराष्ट्रीय विद्युत प्रतिष्ठापन मानकांशी संरेखित अचूक असेंबली

✅ उच्च प्रक्रिया अनुकूलता: एक्सट्रुजन-विशिष्ट नियंत्रण तर्क आणि रिडंडंसी—विविध प्लास्टिक प्रक्रिया अनुप्रयोगांमध्ये सातत्यपूर्ण, स्थिर कामगिरी सुनिश्चित करणे

हे प्रगत नियंत्रण कॅबिनेट Yongte एक्सट्रूडरच्या स्थिर, कार्यक्षम आणि विश्वासार्ह ऑपरेशनसाठी पायाभूत हमी म्हणून काम करते—विशेषत: लाकूड-प्लास्टिक कंपोझिट (WPC) लाइन, प्लास्टिक पाईप एक्सट्रूजन, प्लास्टिक शीट आणि प्रोफाइल लाइन आणि कचरा प्लास्टिक रिसायकलिंग सिस्टमसह उच्च-विश्वसनीयता उत्पादन वातावरणासाठी उपयुक्त.
