सिंगल-वॉल कोरुगेटेड पाईपच्या उत्पादन कार्यक्षमतेवर नालीदार लहरी आकाराचा प्रभाव

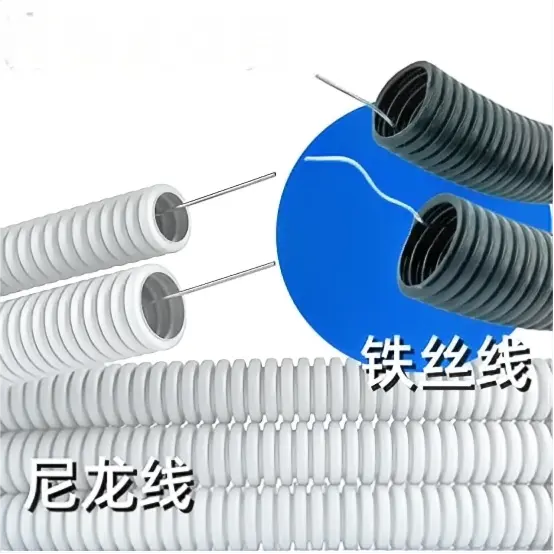

सिंगल वॉल कोरुगेटेड पाईप्स त्यांच्या अद्वितीय संरचनात्मक डिझाइन आणि भौतिक गुणधर्मांमुळे विस्तृत अनुप्रयोग बहुमुखीपणा देतात. ते निवासी आणि व्यावसायिक इमारतींमधील ड्रेनेज सिस्टमसाठी आदर्श उपाय म्हणून काम करतात, इष्टतम प्रवाह क्षमतेसह पावसाचे पाणी आणि सांडपाणी कार्यक्षमतेने वाहते. केबल व्यवस्थापन परिस्थितींमध्ये, हे पाईप्स इलेक्ट्रिकल आणि कम्युनिकेशन केबल्ससाठी मजबूत संरक्षणात्मक नळ म्हणून कार्य करतात, लवचिक इंस्टॉलेशन क्षमतेसह टिकाऊपणा एकत्र करतात. कमी वजनाचे बांधकाम इंस्टॉलेशन दरम्यान हाताळणीचे प्रयत्न कमी करते, तर अंतर्निहित गंज प्रतिकार विविध पर्यावरणीय परिस्थितींमध्ये दीर्घकालीन कामगिरी स्थिरता सुनिश्चित करते. याव्यतिरिक्त, त्यांचा अनुप्रयोग कृषी सिंचन प्रणालींपर्यंत विस्तारित आहे, जिथे ते पिकांना अचूक पाणी वितरण सुलभ करतात, सिंचन कार्यक्षमता वाढवतात आणि संसाधनांचा वापर करतात.

जेव्हा आम्ही वापरतोसिंगल वॉल नालीदार पाईप मशीनपन्हळी पाईप तयार करण्यासाठी, विविध प्रकारचे वेव्ह क्रेस्ट आकार आवश्यकतेनुसार बनवता येतात. वेव्ह क्रेस्ट आकार रिंग कडकपणा, लवचिकता, प्रभाव प्रतिरोध, ताण वितरण, द्रव गतिशीलता कार्यप्रदर्शन आणि सिंगल-वॉल कोरुगेटेड पाईप्सची स्थापना कार्यक्षमता नियंत्रित करणारे मुख्य संरचनात्मक मापदंड म्हणून काम करते.

1. मुख्य प्रवाहातील वेव्ह पीक शेप आणि मुख्य कार्यप्रदर्शन प्रभाव

1. ट्रॅपेझॉइडल लहर (अभियांत्रिकीमध्ये सर्वात जास्त वापरली जाते, अंदाजे 76%)

· संरचनेची वैशिष्ट्ये खालीलप्रमाणे आहेत: क्रेस्ट सपाट आहे, बाजूची भिंत कललेली आहे आणि कुंड बहुतेक गोलाकार आहे.

· कार्यप्रदर्शन प्रभाव

o उच्च परिघीय कडकपणा: वेव्ह पीक प्लेनचे मोठे समर्थन क्षेत्र रेडियल कॉम्प्रेसिव्ह फोर्सला मजबूत प्रतिकार प्रदान करते, ज्यामुळे उच्च-कठोरता ग्रेड्स (SN4–SN16) प्राप्त होऊ शकतात.

o तणाव एकाग्रता: ताण एकाग्रता लहरी शिखराच्या तीक्ष्ण कोपऱ्यात उद्भवणे सोपे आहे, मोजलेले कमाल ताण सरासरी ताणाच्या 2.3 पट पोहोचू शकते आणि दीर्घकालीन भाराखाली थकवा क्रॅक करणे सोपे आहे.

o इम्पॅक्ट रेझिस्टन्स सामान्यतः खराब असतो: तीक्ष्ण कोपऱ्यात खराब प्रभाव ऊर्जा शोषण असते आणि फक्त समर्थित बीमची प्रभाव शक्ती सामान्यतः कमी असते.

o अर्थव्यवस्था: उच्च संरचनात्मक कार्यक्षमता, त्याच कडकपणात कमी सामग्रीचा वापर.

· अनुप्रयोग परिस्थिती: पारंपारिक प्रकल्प ज्यामध्ये उच्च कडकपणाची आवश्यकता असते, जसे की म्युनिसिपल ड्रेनेज, सीवेज डिस्चार्ज आणि कम्युनिकेशन केबलिंग.

2. वर्तुळाकार आर्क/साइन वेव्ह

· संरचनेची वैशिष्ट्ये म्हणजे वेव्ह पीक आणि व्हॅलीचे धारदार कोपऱ्याशिवाय गुळगुळीत संक्रमण.

· कार्यप्रदर्शन प्रभाव

o ताण वितरण एकसमान आहे: ताण एकाग्रता बिंदू नाही, उत्कृष्ट थकवा आणि क्रॅक प्रतिरोध, दीर्घ सेवा आयुष्य.

o चांगली लवचिकता: मजबूत अक्षीय आणि परिघीय विकृती क्षमता, पायाच्या असमान सेटलमेंटशी जुळवून घेण्याची चांगली क्षमता.

o कमी कडकपणा कार्यक्षमता: समान सामग्रीच्या वापराअंतर्गत, रिंगची कडकपणा ट्रॅपेझॉइडल वेव्हपेक्षा कमी आहे, अतिरिक्त भिंतीची जाडी किंवा लहरी उंचीची भरपाई आवश्यक आहे, ज्यामुळे खर्च वाढतो.

o तरंग शिखराचे संपर्क क्षेत्र लहान आहे आणि स्थानिक कम्प्रेशन अवतल असणे सोपे आहे.

· ॲप्लिकेशन परिस्थिती: मातीचा मऊ पाया, खंदक नसलेले बांधकाम, केबल रूटिंगचे वारंवार वाकणे आणि तात्पुरता निचरा.

3. यू-आकाराची लाट

· संरचनेची वैशिष्ट्ये खालीलप्रमाणे आहेत: क्रेस्ट कोमल आहे, कुंड एक मोठा चाप आहे आणि संपूर्ण आकार गोलाकार कोपऱ्यांसह आयताच्या जवळ आहे.

· कार्यप्रदर्शन प्रभाव

o सर्वसमावेशक कामगिरी संतुलित आहे: यात ट्रॅपेझॉइडल वेव्हची कडकपणा आणि वर्तुळाकार लहरीची लवचिकता आहे आणि तणाव वितरण अधिक एकसमान आहे.

o उत्कृष्ट द्रव कार्यप्रदर्शन: गुळगुळीत आतील भिंत, कमी द्रव प्रतिरोध, मजबूत स्व-स्वच्छता क्षमता आणि चिखल जमा होण्यास प्रतिकार.

o स्थिर स्थापना: बाहेरील पृष्ठभागावरील मोठा संपर्क क्षेत्र स्थापनेदरम्यान रोलिंगला प्रतिबंधित करते, सुरक्षित बांधकाम सुलभ करते.

· लागू परिस्थिती: शेतजमिनीचा निचरा, पावसाचे पाणी संकलन आणि मध्यम भार असलेल्या नगरपालिका पाइपलाइन.

4. व्ही-आकाराची लाट

· संरचनात्मक वैशिष्ट्ये: तीक्ष्ण शिळे, अरुंद कुंड आणि लहान बाजूकडील भिंतीचे कोन.

· कार्यप्रदर्शन प्रभाव

o उच्च स्थानिक कडकपणा: वेव्ह पीकमध्ये मजबूत अँटी-पंक्चर आणि अँटी-इम्पॅक्ट क्षमता असते, जी घन कणांना पोहोचवण्यासाठी योग्य असते.

o अत्यंत खराब लवचिकता: अक्षीयपणे वाकणे कठीण आणि वाकण्याच्या बिंदूवर फ्रॅक्चर होण्याची शक्यता असते.

o ताण एकाग्रता गंभीर आहे, आणि तरंग शिखर आणि दरीच्या तीक्ष्ण कोनात क्रॅक होणे सोपे आहे, त्यामुळे भरपाई करण्यासाठी भिंतीची जाडी जाड केली पाहिजे.

· अनुप्रयोग परिस्थिती: औद्योगिक कचरा अवशेष वाहतूक, खाण निचरा आणि विशेष प्रभाव-प्रतिरोधक कार्य परिस्थिती.

5. संमिश्र/वक्र लहरी (उदा. S-Rib)

· संरचनेची वैशिष्ट्ये म्हणजे वेव्ह क्रेस्टच्या शीर्षस्थानी मायक्रो-आर्क आणि बाजूच्या भिंतीच्या वक्रतेचे संक्रमण, जे ट्रॅपेझॉइडल आणि वर्तुळाकार लहरींचे फायदे एकत्र करतात.

· कार्यप्रदर्शन प्रभाव

o सहयोगी सुधारणा: उच्च रिंग कडकपणा (उदा. SN8) राखताना, फक्त समर्थित बीमची प्रभाव शक्ती 20% पेक्षा जास्त वाढविली जाऊ शकते.

o ताण ऑप्टिमायझेशन: तीक्ष्ण कोपरे काढून टाकल्याने तणावाची एकाग्रता लक्षणीयरीत्या कमी होते आणि दीर्घकालीन विश्वासार्हता वाढते.

o जटिल साचा आणि प्रक्रियेमुळे खर्च जास्त आहे.

· लागू परिस्थिती: उच्च-मानक नगरपालिका प्रकल्प, खंदकरहित पाईप जॅकिंग आणि लांब-अंतराच्या पुरलेल्या पाइपलाइन.

II. गंभीर कामगिरीवर वेव्हफॉर्मचा पद्धतशीर प्रभाव

III. मॉडेल निवडीची मुख्य तत्त्वे

1. कडकपणा प्राधान्य: जास्त भार, खोल दफन, उच्च माती आच्छादन परिस्थिती → ट्रॅपेझॉइडल वेव्ह किंवा कंपोझिट वेव्ह निवडा.

2. लवचिक प्राधान्य: मऊ माती, सेटलमेंट संवेदनशील, उत्खनन रहित → आर्क वेव्ह किंवा U-आकाराची लहर निवडा.

3. द्रव प्राधान्य: ड्रेनेज, सांडपाणी डिस्चार्ज आणि अँटी-क्लोगिंग → U-shaped wave किंवा चाप वेव्ह निवडा.

4. इम्पॅक्ट रेझिस्टन्स प्राधान्य: घन-द्रव मिश्रण, खाण, उद्योग → व्ही-वेव्ह किंवा कंपोझिट वेव्ह निवडा.

5. खर्च प्राधान्य: पारंपारिक नगरपालिका आणि थ्रेडिंग → ट्रॅपेझॉइडल वेव्हला प्राधान्य दिले जाते.

IV. पीक सपोर्टिंग पॅरामीटर्सचे सिनर्जीस्टिक इफेक्ट्स

वेव्ह क्रेस्ट आकाराची इष्टतम कामगिरी तरंगांची उंची, वेव्ह स्पेसिंग आणि भिंतीची जाडी यांच्या समन्वित डिझाइनद्वारे प्राप्त केली जाऊ शकते.

· वेव्हची उंची: लहरीची उंची जितकी जास्त असेल तितकी रिंगची कडकपणा जास्त, परंतु लवचिकता कमी होते आणि सामग्री वाढते.

· वेव्ह स्पेसिंग: वेव्ह स्पेसिंग खूप लहान असल्यास, अक्षीय कडकपणा खूप जास्त होतो, जे सेटलमेंट अनुकूलनासाठी प्रतिकूल आहे; तरंग अंतर खूप मोठे असल्यास, परिघीय आधार अपुरा होतो, ज्यामुळे स्थानिक बकलिंग होते.

· भिंतीची जाडी: तीक्ष्ण-धारी लहरींसाठी (ट्रॅपेझॉइडल किंवा व्ही-आकार), ताण एकाग्रता कमी करण्यासाठी वेव्ह क्रेस्टवर भिंत योग्यरित्या जाड केली पाहिजे.
